Состав и основные принципы функционирования судовой информационной системы ТТС-С производства ООО"Технологии Точных Систем"
Основой системы ТТС-С является типовая станция сбора данных выполненная на базе многофункциональной модульной станции распределенного ввода-вывода имеющей сертификат РМРС.
Обширный спектр модулей различного назначения позволяет оптимально адаптировать станции ввода-вывода к требованиям решаемой задачи. Интерфейсные модули обеспечивают возможность непосредственного подключения станции к электрическим или оптическим каналам связи PROFIBUS DP, а также электрическим каналам связи PROFINET IO, выполнять предварительную обработку данных на уровне станции, обеспечивать поддержку профиля PROFISAFE в распределенных системах автоматики безопасности. При работе в системах распределенного ввода-вывода программируемых контроллеров высшего класса обеспечивается поддержка функций "горячей" замены как электронных, так и силовых модулей.
В общей сложности одна станция ввода-вывода позволяет устанавливать до 63 модулей различного назначения, что позволяет обслуживать до 386 дискретных или до 96 аналоговых каналов. Возможны также любые промежуточные комбинации аналоговых и дискретных входов. Обмен данными с устройством верхнего уровня в сети PROFIBUS DP выполняется со скоростью до 12 Мбит/с, в сети PROFINET IO - со скоростью до 100 Мбит/с.

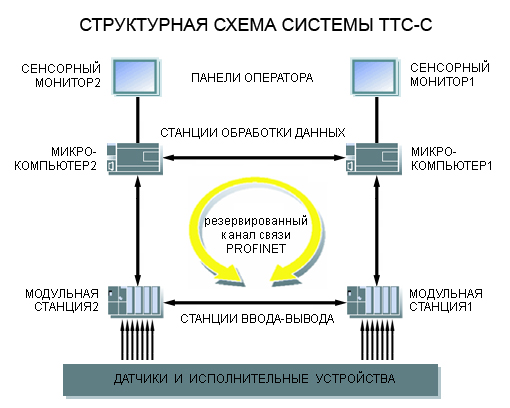

В стандартной конфигурации система состоит из двух станций ввода-вывода, объединенных 100% резервированным каналом связи PROFINET. В качестве устройств верхнего уровня использована пара микрокомпьютеров. Они представляют из себя промышленные компьютеры ультра компактного исполнения разработанные с ориентацией на установку на стандартную DIN-рейку вблизи управляемого оборудования и имеющие сертификаты всех ведущих морских РС. Эти компьютеры предназначены для непрерывной круглосуточной работы и имеют чрезвычайно малые объемы и расширенные температурные и вибрационные диапазоны применения. Микрокомпьютер не имеет встроенных вентиляторов для охлаждения, что позволяет (при использовании SSD в качестве системного диска), не иметь в вычислителе никаких движущихся компонентов. Такое решение позволяет использовать его во встроенных (Embedded) приложениях, где использование других РС проблематично. Программное обеспечение на обеих станциях обработки данных синхронизировано и обеспечивает 100% "горячее" резервирование при отказе или техническом обслуживании одной из них.
В качестве устройства отображения устанавливаются два встраиваемых сенсорных монитора обеспечивающих степень защиты по передней панели IP65 и имеющих сертификат РМРС.
Питание всех элементов системы (включая мониторы) осуществляется от станции бесперебойного питания 24 В постоянного тока. На все силовое оборудование этой станции (включая аккумуляторы) имеются сертификаты всех ведущих мировых РС.
Система работает следующим образом:
После подачи питания, сбора и предварительной обработки данных измерительные станции начинают заполнять буфер данных микрокомпьютеров информацией о состоянии своих входов. Станции обработки распределяют между собой администраторские полномочия - одна из них назначается сервером а другая клиентом. Такое состояние сохраняется до завершения текущего сеанса работы или выключении (отказе) одной из них. При выключении (отказе) текущего сервера, сервером становится следующее работающее устройство (в общем случае их может быть до 63, включая мобильные). Сервер принимает запрашиваемые клиентами данные и распределяет их по сети, выполняя функции роутера, что позволяет значительно экономить сетевой трафик и повысить скорость обновления данных в системе. Сервер и клиенты отображают получаемую информацию, регистрируют аварийные состояния, накладывают на них многоуровневую маску перекрестных блокировок и выдают сигнал на судовую систему световой и звуковой сигнализации.
